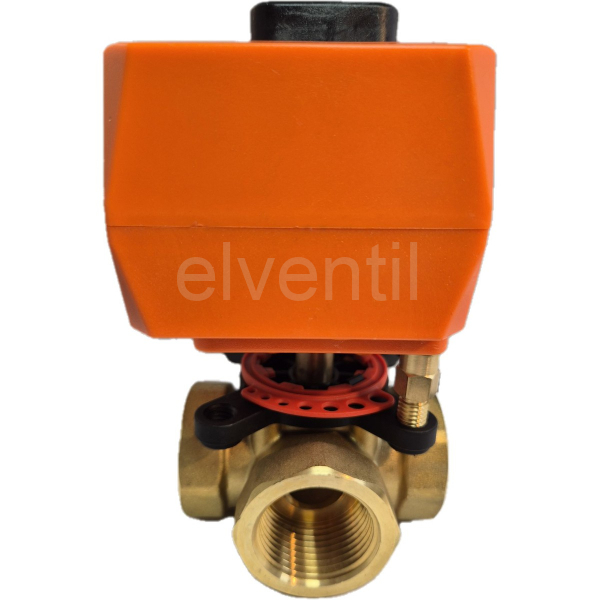

Třícestný směšovací ventil 1 1/4" 3M32 s elektrickým pohonem A010 24V 0-10V

Třícestný směšovací ventil 1 1/4" 3M32 s elektrickým pohonem A010 24V 0-10V

Sada obsahuje elektrický pohon průmyslové třídy s vysoce kvalitním třícestným směšovacím ventilem.

Elektrický servopohon A010 je určen k ovládání 3 nebo 4-cestných směšovacích ventilů a kulových kohoutů. Používá se k ovládání ventilů s úhlem natočení do 90 stupňů. Je vybaven koncovými spínači, které odpojí spotřebu energie při nečinnosti, a indikátorem polohy ventilu. Elektrický servopohon A010 slouží především k regulaci průtoku média ve směšovacím ventilu za účelem dosažení požadované teploty na výstupu z ventilu.

Elektrický pohon A010 se vyznačuje svou kompaktní velikostí a také snadnou obsluhou a instalací. Kromě toho je pohon vybaven ruční pákou, která v nouzových případech umožňuje ruční ovládání ventilu. Servopohon A010 lze také použít se standardními kulovými kohouty s montážní deskou ISO5211 F03 a vnitřním závitem M5 ve vřetenu ventilu.

Kompaktní design dělá z pohonu A010 perfektní pohon pro směšovací ventily a kulové kohouty do 1 1/4". Výhodou tohoto provedení je jeho vysoký výkon a vysoká spolehlivost.

Technické údaje pohonu:

• Napájení - 24 V AC/DC
• Výkon - 5 W
• Koncové spínače - Ano
• Točivý moment - 6 Nm
• Doba otevření/zavření - ～120 s nebo 60 s (spínač uvnitř pohonu)
• Materiál pouzdra - PA66
• Pracovní teplota - -5 ÷ 50 °C
• Třída izolace - IP54
• Hladina hluku – méně než 40 dB
• Délka kabelu - 1 m x (4x0,75 mm2)
• Počet cyklů: 100 000+

Třícestný směšovací ventil 1 1/4 palcový DN32 PN10 3M32

Třícestný směšovací ventil je určen pro systémy ústředního vytápění, chlazení nebo pro teplovodní systém. Běžně se používá jako směšovací ventil pro regulaci teploty přívodní vody v systému ústředního vytápění nebo teplé vody. Požadovaná výstupní teplota je získána směšováním média z kotle zásobujícího systém do vratného média. Ventil lze také použít jako rozdělovací nebo přepínací ventil. Kompaktní třícestný směšovací ventil lze ovládat ručně pomocí rukojeti nebo elektricky pomocí pohonu.

Technické parametry ventilu:

• Pracovní tlak: 0 - 10 bar
• Pracovní teplota: -10 ÷ 110 °C
• Tělo ventilu: mosaz CW617N
• Těsnění: EPDM
• Průtok: Kv = 18 m3/h
• Únik: <0,1 %
