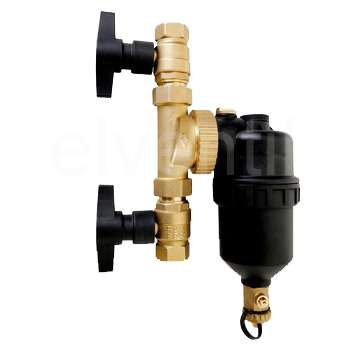

Magnetický filtr k montáži do ÚT, 1"

Technické informace

Typ filtru: TC MF01
Připojovací šroubení: 1”
Max. magnetická indukce (Gauss)    12000
Objem filtru: 450 ml
Maximální teplota: 120°C
Maximální tlak:    12 bar
Maximální průtok 1kpa (l/m): 45 l
Maximální absorbční kapacita: 145 g
Hustota sítka
– kovové sítko 300 μm
– plastové sítko 800 μm

Průměr magnetu:    18 mm
Váha: 2 124 g
Rozměr (bez ventilů – š x v x h): 142 x 210 x 86 mm

1.3. Části filtru:
(Viz obrázek):
a. magnetická tyč
b. vrchní díl těla filtru
c. kryt magnetu
d. tělo filtru
e. vypouštěcí ventil
f. o-kroužek
g. mosazný límec
h. o-kroužek
i. umělohmotný filtr
j. rotační kloub
k. odvzdušnovací ventil

Obsah balení:
Tělo magnetické filtru ×1
1“ uzavírací ventily ×2
Těsnění ×2
