Solenoidový ventil G1/8 2-3cestný kombinovatelný do skupin
katalogové číslo: | R2318 |
záruka: | 24 měsíců |
výrobce: | HP ventily |
cena bez DPH: | 495,04 Kč |
cena vč. DPH: | 599 Kč |

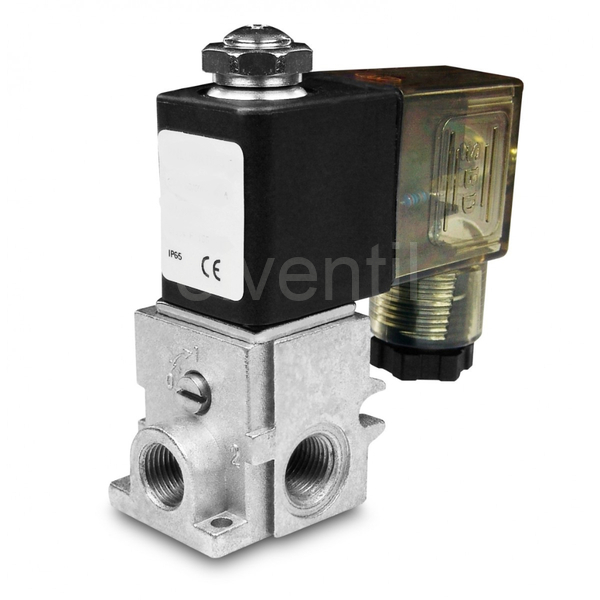

Solenoidový ventil G1/8 2-3cestný kombinovatelný do skupin
Solenoidní ventil R2318 G1/8 " 2 nebo 3-cestné kombinované do skupin (ventilové terminály)
Celá sada obsahuje: ventil + cívku + standardní DIN zástrčka s diodou, která signalizuje aktuální práci.
K dispozici jsou verze cívky: AC: 230V 24V DC: 24V 12V ( napětí cívky solenoidového ventilu vyberete pomoci varianty produktu )

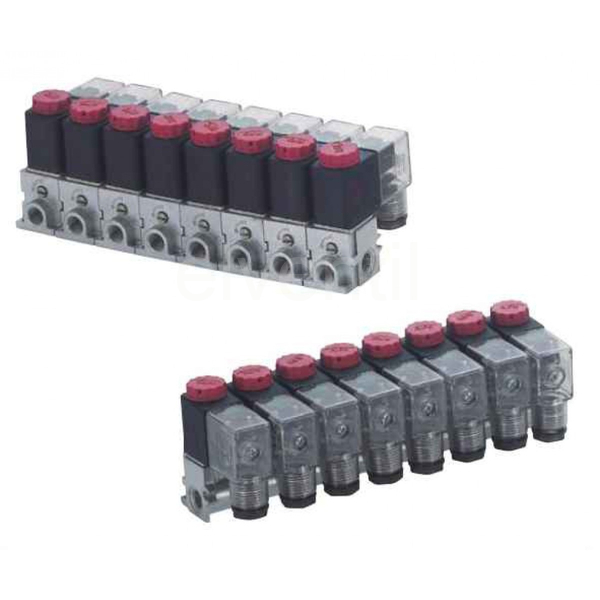

Pokud zakoupíte několik kusů, jsou solenoidové ventily vzájemně propojeny ve skupině (ventilové baterie, terminály, ostrovy ).
Ventil s možností ručního otevírání v případě že je solenodový ventil bez napětí nebo dojde k poruše cívky.
Solenidový ( elektromagnetický ventil ) je v univerzální verzi - přímá aktivace 2/2 nebo 3/2 - vybíráme sami provozní režim šroubováním nebo sejmutím šroubů.
Základní aplikace:
řízení průtoku vzduchu nebo plynů - typ 2/2
ovládání pohonů - typ 3/2 (vypuštění vzduchu po uzavření)
volitelně pracuje jako NO - normálně otevřený pro odvod vzduchu
Technická data :
Solenoidový ventil R2318 1/8 "2-3 cesty ,
Typ | 3/2 nebo 2/2 |
Otvor | 1,2 mm |
Spojení |
vstup: vnitřní závit 1/8 " vývod: vnitřní závit 1/8 " konektor pro připojení ke skupině : vnitřní závit 1/8 " konektor pro výstup vzduchu : M5 - víčko v sadě |
Medium | Filtrovaný vzduch |
Pracovní tlak | 0-8 bar |
Max. tlak | 16bar |
Pracovní teplota | -20 až +80 ° C |
Membrána | NBR |
Třída izolace | IP65 |
Sada obsahuje:
Kompletní systém se všemi prvky pro připojení ke skupině nebo samostatné práci:
- ventil
- cívka s DIN konektorem s LED (pro napájení)
- příslušenství pro připojení do skupiny
- šroub pro změnu provozního režimu z 3/2 na 2/2
Princip činnosti 2/3:
Po připojení napájení přenáší vzduch na pohon / přijímač. Po odpojení vyčerpá vzduch ze servopohonu / přijímače.
Ovládání 2/2 - přímá obsluha mezi vstupem a výstupem. (bez výfuku)
Ventil může být také použit k odvádění vzduchu ze systému bez napětí - funkce NO
Solenoidový ( elektromagnetický ) ventil má je možné otevřít ručně (například v případě výpadku proudu)
