Solární sestava Karavan I 120W

Solární sestava Karavan I 120W

Solární sestava na karavan s monokrystalickým panelem 120W.  Nechcete platit vysoké poplatky za elektrickou přípojku v kempu, nebo potřebujete energii kdykoliv a kdekoliv mimo civilizaci? Využijte zcela jednoduše solární energii pro nabíjení palubní baterie ve Vašem karavanu/obytném vozu.

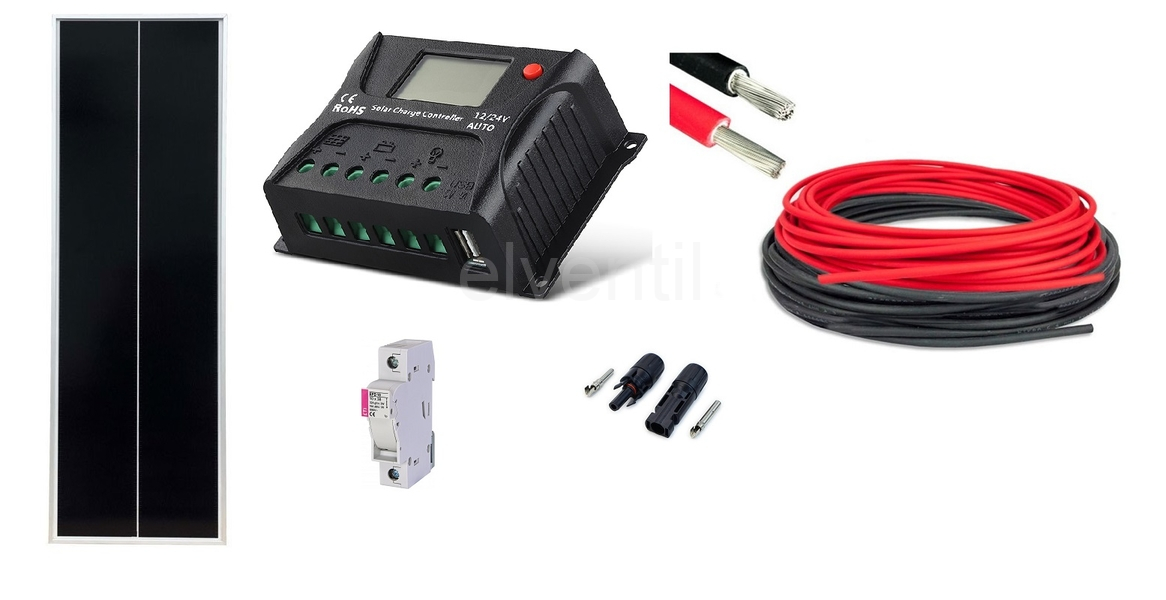

Solární systém obsahuje tyto komponenty:

1x Solární panel 120W, č.k.:2411, A500004601, rozměry 1200x510x30mm

1x PWM solární regulátor 10A

1x Sada kabelů 4mm2 délka 7m

červený kabel: č.k.:1508, A500000695

černý kabel: č.k.:1507, A500000696

2x sada konektorů MC4, č.k:1506,A500000235 -

Sada solárních konektorů MC4 (male + female) pro instalaci na solární kabely s průřezy od 2,5 do 6 mm a doporučeným proudem max. 16A trvale.

1x Pojistný odpínač 16A, č.k.:2477, A500004531

Tato sestava neobsahuje baterii. Pokud v karavanu palubní baterii nemáte, doporučujeme zvolit baterii uzavřeného typu AGM, GEL ze sekce olověné baterie akumulátory. Rádi Vám pomůžeme se správným výběrem.

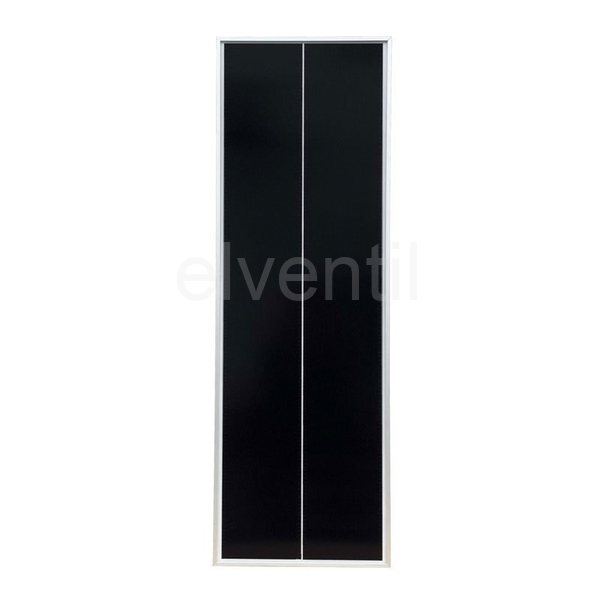

Solární panel 120W

Monokrystalické solární panely jsou vhodné jak pro domácí a průmyslové použití, tak pro místa bez elektrické energie, jako jsou např. chaty, karavany, zahrady apod. Tvoří je články vyrobené z jednoho kusu monokrystalického křemíku, který je vyráběn tažením krystalu za tepla.. Hlavní výhodou monokrystalických panelů je nižší teplotní koeficient. V praxi to znamená, že pokud se v teplém počasí panel zahřeji, pak monokrystlický vyrobí více elektřiny než polykrystalický panel, který má vyšší teplotní koeficient.

- větší účinnost článků a tedy větší výtěžnost výkonu ze stejné plochy
- mírně pomalejší “stárnutí“ křemíku, tzn. výkonnost panelů s časem klesá pomaleji
- zbarvení článků je homogenní, panely nejsou „flekaté“

- jmenovitý výkon: 120 W
- typ: monokrystalický
- účinnost modulu: 19,97 %
- maximální proud (Impp): 4,5 A
- maximální napájecí napětí (Vmp): 26,65 V
- napětí naprázdno (Voc): 31,68 V
- zkratový proud (ISC): 4,77 A
- maximální systémové napětí: 500 V
- tolerance výstupu: +3 %
- kabel: 700 mm / 2.5 mm2
- typ konektoru: MC4 / MC4 kompatibilní
- konstrukce modulu: Hliníkový rám / sklo / EVA / zadní vrstva (bílá)
- stupeň krytí: ≥IP67
- pracovní teplota: -40℃~+80℃
- rozměry modulu: 1200 x 510 x 30 mm
- váha: 6,3 kg

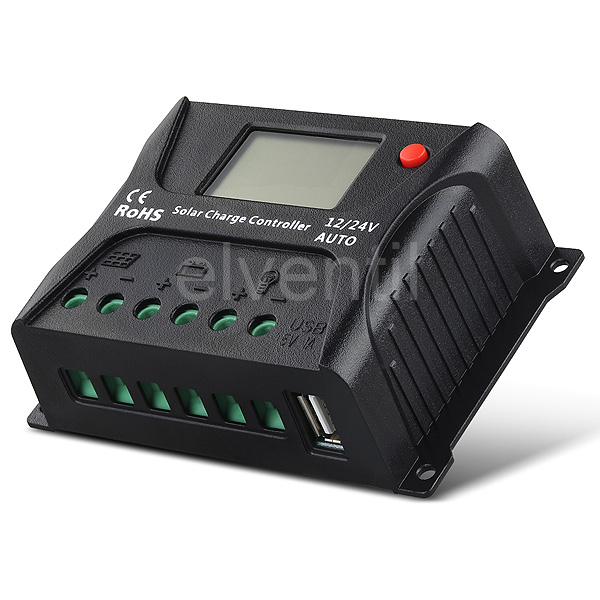

Solární regulátor PWM

PWM regulátor kontroluje nabíjení a vybíjení baterie - upravuje napětí ze solárního panelu tak, aby bylo využitelné pro nabíjení akumulátoru a provoz 12V/24V zátěže.
Tento regulátor je určen pro stavbu "ostrovních" systémů (off-grid), tedy pro místa bez elektrické energie, jako jsou např. chaty, karavany, zahrady apod.

K výstavbě solárního ostrovního systému potřebujete solární panel, solární regulátor a akumulátor.
V případě že nepoužíváte spotřebiče na 12 V tak ještě měnič napětí.

Vlastnosti produktu:
Obecně:
   Displej pro zobrazení aktuálního stavu parametrů
   Snadné ovládání jedním tlačítkem
   Umožňuje provozovat i kapacitní zátěž

Režimy provozu:
   Regulátor umožňuje napájení zátěže v několika režimech:
   Režim 0 - v případě, že na solárním panel nedopadá sluneční záření (je noc) regulátor spustí provoz zátěže z baterie. Při osvícení panelu je zátěž vypnuta a zahájeno nabíjení. Využití: např. přes den je baterie nabíjena a v noci je z baterie provozována kamera a osvětlení....
   Režim 1 až 14 - obdobně jako režim 0, ale zátěž se vypne za 1 až 14 hodin
   Režim 15 - spuštění a vypnutí výstupu pro zátěž tlačítkem
   Režim 16 - režim ladění - za světla je zátěž odpojena, ve tmě připojena
   Režim 17 - běžný provoz - na výstupu zátěže je napětí neustále

Ochrany:
   Regulátor je vybaven celou řadou ochran pro zajištění bezpečného a spolehlivého provozu
   Ochrana přetížení vstupu FV panelu (napěťová a proudová)
   Ochrana přepolování baterie a FV panelu
   Ochrana před zkratem na vstupu FV panelu a výstupu zátěže
   Ochrana proti přetížení výstupu
   Tepelná ochrana, přepěťová ochrana - bleskojistka
   Ochrana nočního reverzního připojení - vybití baterie do FV panelu

Elektrické parametry:
   Systémové napětí - akumulátor: 12/24V (autodetekce)
   Maximální napětí FV panelu: 55V
   Jmenovitý proud: 10A
   Výstup USB 5V/1A

Solární kabel

Solární kabel PV1-F 4mm2 černý a červený o délce 7m.

Kabel určený k použití ve fotovoltaických zařízeních. Vhodný pro trvalé venkovní i vnitřní použití. Instalace vhodná i pro mobilní instalace. Dále možné fixovat, možnost instalace do montážních atd.

Technické parametry:

- Tento solární měděný kabel má optimální mechanické vlastnosti v teplotním rozmezí od -40°C do +90°C.
- Je vysoce odolný vůči oděru, roztržení, UV záření, vodě a povětrnostním vlivům.
- Izolace: netoxický síťovaný elastomer
- Elektrická pevnost 1kV
- Životnost 25 let
- Barva: červená
- Průřez vodiče: 4 mm2
- Průměr vodiče: 2,6 mm2
- Vnější průměr: 5,9 mm2
- Jmenovité napětí V AC/DC: 1000/1800
- Jmenovitý proud: 50 A

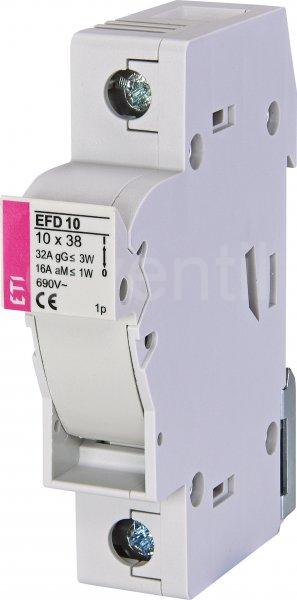

Pojistkový odpínač

Odpínač pojistkový EFD 10 1p, ETI. Součástí odpínače jsou 2 pojistky ETI 16A/500VDC – jedna pojistka je již vložena v odpínači.


Obsah balení:
1x ETI pojistný odpínač EFD 10 1p
2x Pojistka ETI 16A/500VDC


Neotvírejte pojistkové pouzdro pod zátěží! Instalujte na plus kabel.
Při nadproudu se spálí pojistka vložená v odpínači. Po odstranění zkratu vložte do výklopného držáku náhradní pojistku a držák pojistky zavřete.
Pojistkový spodek zajišťuje, že pojistkový článek není v kontaktu s krytem. Do pojistkového držáku EFD 10 lze namontovat celou řadu pojistkových vložek. Montáž na DIN lištu.


Výhody:
- Více prostoru pro prst pro otevření držáku pojistek
- Kompletní ochrana proti dotyku podle IP20
- Všechny plastové díly jsou vyrobeny z materiálu odolného vůči extrémně vysokým teplotám. Pojistkový spodek zajišťuje, že pojistkový článek není v kontaktu s krytem.
- U obou velikostí je k dispozici verze s elektronickým indikátorem. Označení L (LED), EFH má vestavěnou LED diodu, která bliká po aktivaci pojistkového spodku. Rozsah provozního napětí od 50 V do 1 000 V DC.
- Vyhověno dle směrnic IEC 60947-1, IEC 60947-3, UL 4248-1, UL 4248-18 a UL 486E
- Montáž na standardní lištu DIN 35 mm (DIN EN60715)
- Všechny kontaktní plochy jsou postříbřeny
- Možnost utěsnění v poloze ZAPNUTO nebo VYPNUTO
- Modulární konstrukce - možné sestavení varianty s více póly


Parametry:
- Název třídy: pojistkový spodek
- Hmotnost: 0,63 kg
- Úroveň: C - pojistkové odpojovače a spodky
- Připojení: 1 - 25 mm2
- Uchycení: 35 mm DIN lišta
- Jmenovitý proud (A): 32
- Jmenovité DC napětí (V): 600
- Velikost: 10x38

Technické parametry pojistky:
Jmenovitý proud: 16A
Charakteristika: gG
Jmenovité DC napětí: 250V
Jmenovité AC napětí: 500V
Rozměry: 10x38mm
