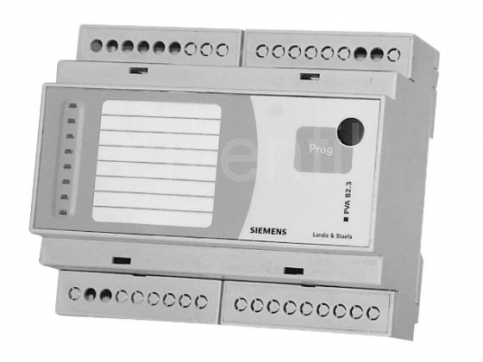

SIEMENS PVA 82 . 3 / 24 poruchová signalizace
katalogové číslo: | 20260,245 |
záruka: | 24 měsíců |
výrobce: | SIEMENS |
cena bez DPH: | 6 687,50 Kč |
cena vč. DPH: | 8 092 Kč |
Poruchová signalizace PVA 82 . 3 / 24V
8 vstupů 24VAC/DC, signalizace LED, 2 relé, napájení 230VAC, na DIN lištu
Poruchová signalizace na DIN lištu pro 8 vstupů 230VAC nebo 24VAC/DC, s napájením 230V
Poruchová signalizace PVA82… je konstruována jako stavebnicový modul v
plastové krabičce s krytím IP 40. Krabička je vybavena držákem pro uchycení na
lištu DIN TS 35.
Součástí poruchové signalizace je síťový transformátor, signálky poruch - LED,
vstupní a výstupní svorky, dvě přepínací relé s bezpotenciálovýmy kontakty a
řídicí logika (mikroprocesor).
Použití:
Poruchová signalizace slouží k registraci poruchových stavů a k následnému
zablokování zařízení, které by mohl poruchový stav ohrozit.
Poruchová signalizace je určena pro zabezpečení chodu kotelen, vzduchotechnických
jednotek, výměníkových stanic a jiných tepelných zařízení.
Funkce:
Při výskytu poruchového stavu na jednom z osmi vstupů se rozsvítí příslušná LED dioda
a sepne se relé 1.stupně (měkká porucha), případně podle nastavení také relé 2.stupně
(tvrdá porucha).
Vstupy:
Každému vstupu jednotlivě je možné přiřadit funkci měkké (alarm) nebo tvrdé (havárie)
poruchy. Každý vstup může pracovat ve dvou režimech, a to jako positivní nebo
negativní vstup. V režimu positivního vstupu se aktivuje signalizace při přivedení
pracovního napětí 230V AC (24V AC/DC) na příslušný vstup. U negativního vstupu
reaguje signalizace na výpadek pracovního napětí. Nastavení pro každý vstup se
provádí pomocí dvou lišt s 8 přepínači, které jsou umístěny pod čelním panelem.
Výstupy
Poruchová signalizace je vybavena dvěmi reléovými bezpotenciálovými výstupy. První
relé (1. stupeň) má funkci měkké poruchy a je aktivováno při každé poruše. Druhé relé
má funkci tvrdé poruchy a aktivuje se v případě výskytu tvrdé poruchy (nastavení na
přepínači).
