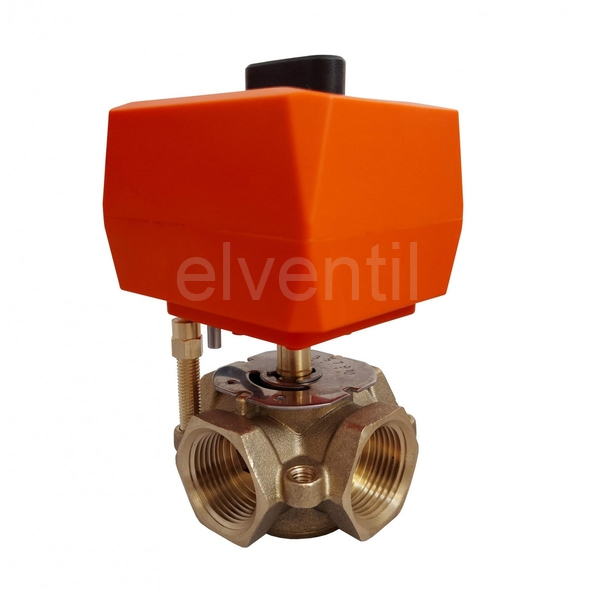

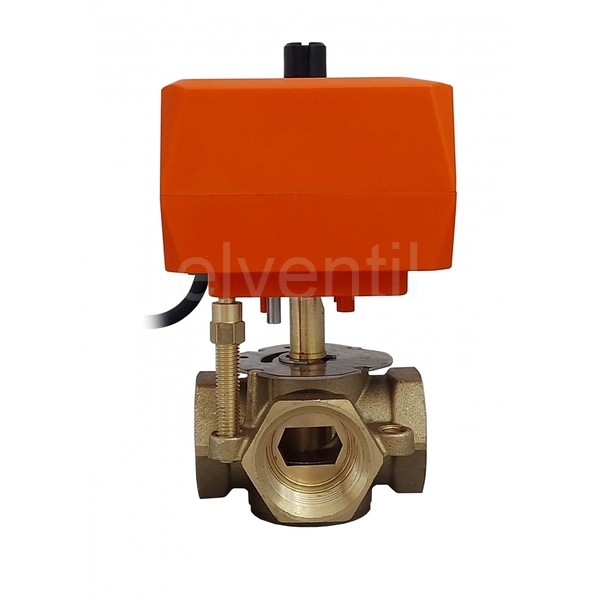

HP čtyřcestný směšovací ventil G1 s pohonem 230V
katalogové číslo: | HPAM8DN25 |
záruka: | 24 měsíců |
výrobce: | HP ventily |
cena bez DPH: | 2 031,90 Kč |
cena vč. DPH: | 2 459 Kč |
původní cena: | 3 782 Kč |
HP čtyřcestný směšovací ventil G1 s pohonem 230V
Jedna se o SET ventilu G1" a pohonu
čtyřcestný směšovací ventil je určen pro ústřední vytápění, chladicí systémy nebo pro systémy horké vody. Obvykle se používá jako směšovací ventil k regulaci teploty přívodní vody v systémech ústředního vytápění nebo horké vody. Požadovaná teplota výstupu je dosažena přimíchávaním chladnějšího media z tzv. zpátečky. Ventil může být použit i jako přepínací. 4-cestný směšovací ventil slouží k regulaci teploty vody v systému. Další výhodou je zvýšení teploty zpátečky kotle, což činí kotle odolnější proti korozi. Kompaktní čtyřcestný směšovací ventil lze ovládat ručně nebo elektricky pomocí pohonu HPAM8.
Elektrický pohon HPAM8 je určen pro řízení rotačních 3 nebo 4 cestných směšovacích ventilů. Pohony HPAM8 se používají ovládání ( regulaci ) ventilů s rotací až do 90 stupňů. Jsou vybaveny koncovými spínači, které odpojí pohon od napětí v klidovém stavu tak má pohon minimální spotřebu elektrické energie. Elektrické servopohony HPAM8 se používají hlavně k řízení průtoku kapaliny ve směšovači, aby se dosáhlo požadované výstupní teploty média. Elektrický servopohon HPAM8 se velmi snadno instaluje na směšovací ventil. Servopoh HPAM8 je kompaktní a snadno se ovládá a instaluje. Navíc je pohon vybaven ruční pákou, která v případě nouze umožňuje manuálně otevřít nebo zavřít ventil.
Elektrické servopohony HPAM8 mohou pracovat se směšovacími ventily od firmy ARV AFRISO, ESBE (typ MG, G, F), Seltron, Somatherm, Hora, WIP, PAW, LK, BARBERI, BRV, IMIT, IVAR, HOVAL, OLYMP
Díky kompaktní konstrukci je HPAM8 ideální jako elektrický pohon pro směšovací ventily o průměru do 1¼ " ( 5/4" )
Výhodou této verze je tichý provoz, vysoký výkon a spolehlivost pohonu.
Technické parametry ventilu:
Pracovní tlak: 0-10 bar
Pracovní teplota: -28 ÷ 120 ° C
Těleso ventilu: mosaz CW617N
Těsnění: EPDM
Technické parametry elektrického pohonu:
Napájecí napětí - 230V AC
Napájení - 10 W
Koncové spínače - Ano
Síla pohonu - 8 Nm
Doba otevření / zavření - ~ 120 s
Materiál pouzdra - PA66
Pracovní teplota - -5 ÷ 50 ° C
Izolační třída - IP44

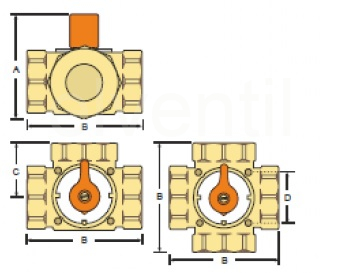

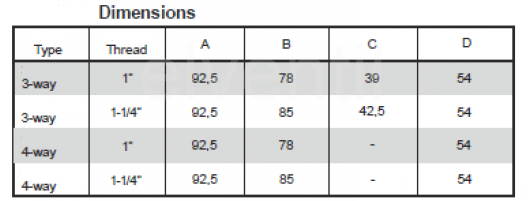

Rozměry - viz obr.
Délka kabelu - 0,9 m
