Elektronický termostat ADEX TTUV

Elektronický termostat ADEX TTUV

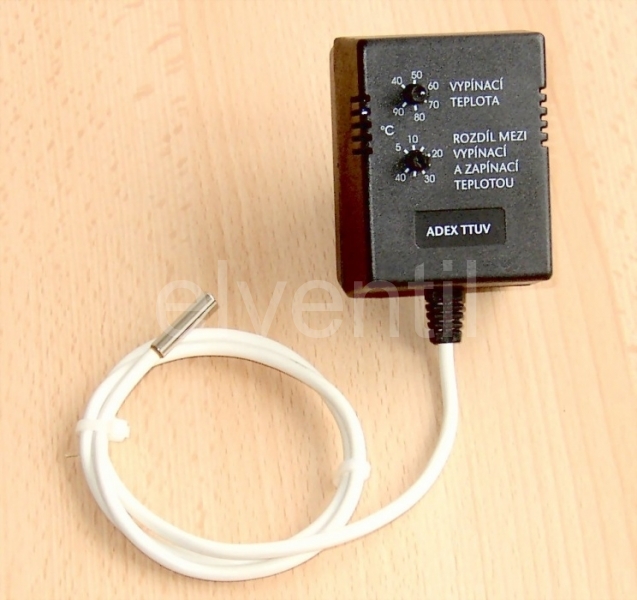

Elektronický termostat ADEX TTUV se skládá z řídícího modulu TTUV1, spínacího modulu TTUV2 a teplotního čidla. Řídící modulTTUV1 zajišťuje nastavení vypínací teploty termostatu a diference (rozdílu) mezi vypínací a zapínací teplotou termostatu. Knastavení těchto parametrů Slouží dva samostatné nastavovací prvky. Spínací  modul TTUV2 zajišťuje napájení termostatu TTUV aobsahuje výstupní relé s přepínacím kontaktem. Spínací modul je vestavěná do plastové krabičky se síťovou vidlicí. Teplotní čidlo se dodává s přívodem 180 cm.

Technické parametry:

• Napájení 230V/50Hz
• Příkon elektroniky max. 1 VA
• Rozsah nastavení vypínací teploty 40-90°C
• Rozsah nastavení diference 5 - 40°C (obr.1)
• Zatížitelnost kontaktu relé max. 8A/250V pro odporovou zátěž
• Krytí IP 40
• Elektrický předmět třídy II

Tento typ termostatu byl vyvinut pro potřeby nabíjení zásobníku TUV s cílem omezit četnost spínání nabíjecího zdroje - většinou plynového kotle. K tomu se využívá nastavení rozdílu mezi zapínací a vypínací teplotou cca 30°C. Svou univerzálností najde termostat TTUV uplatnění i v řadě dalších aplikací. Elektronický termostat ADEX TTUV slouží k udržování teploty ve zvoleném rozmezí ovládáním zdroje tepla pomocí přepínacího kontaktu relé. Volbou velikosti rozmezí vypínací a zapínací teploty lze předurčit četnost spínání zdroje tepla. Díky přepínacímu kontaktu relé lze nalézt i aplikace na chlazení nebo odvětrávání.  Při dosažení nastavené teploty na připojeném čidle termostat TTUV vypne výstupní relé. Při poklesu teploty o nastavenou diferenci dojde k sepnutí výstupního relé.
