Elektromagnetický ventil 0-10bar G1/4" 230V NC F.S.A

Elektromagnetický ventil  0-10bar G1/4" 230V AC NC F.S.A.

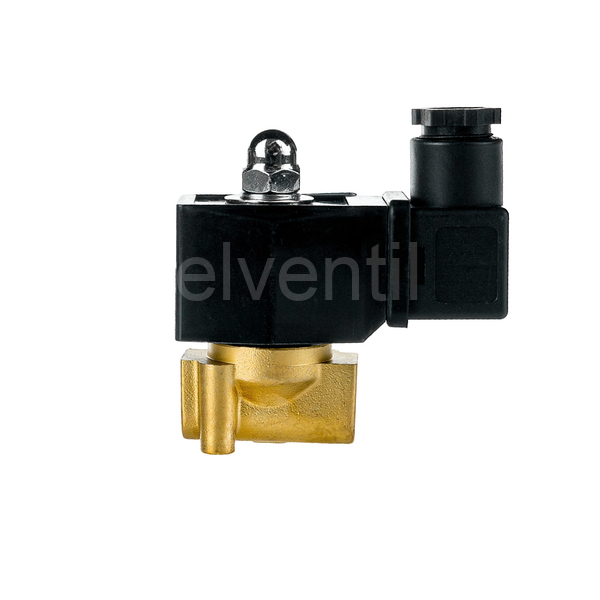

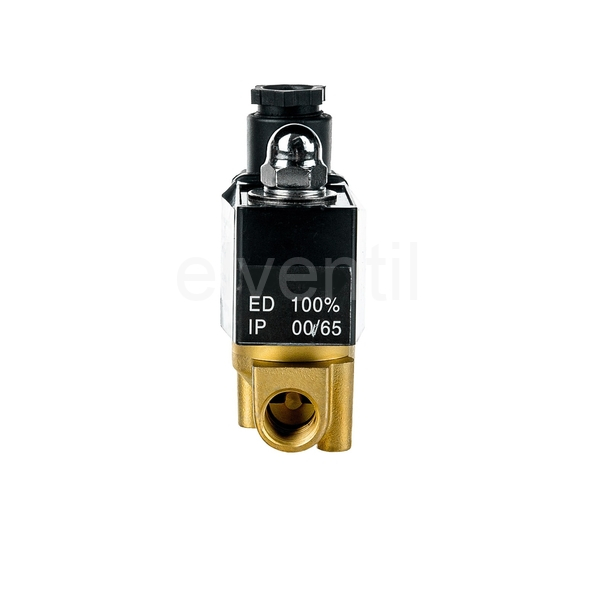

Elektromagnetický ventil FSA-UM003 kvalitní provedení z mosazi ( vnitřní části z nerezové oceli AISI 304 ). Tento 2/2 cestný elektromagnetický ventil zaujme kvalitním provedením a spolehlivostí. Elektromagnetické ventily F.S.A. jsou přímo řízené a nepotřebují tedy pro svou práci diferenční tlak ( rozdíl tlaku před a za ventilem )

Parametry:

• Funkce: NC ( bez napětí zavřený )
• Krytí: IP65
• Médium: Voda, stlačený vzduch,  solární kapalina ( glycol ), neutrální plyny, olej ( viskozita do 45 cst )
• Napětí cívky: 230V AC ( příkon 14W )
• Teplota média: -10 ° C až 90 ° C
• Materiál těsnění: NBR
• Připojení: G1/4"
• Tlak 0-10bar
• ISO 228, BSPP (závit G)
• Kv=0,17 m3/h

Rozměry:

L- 41 mm B- 29 mm H- 76 mm A - 68 mm

NÁVOD PRO MECHANICKOU A ELEKTRICKOU INSTALACI

Ventil musí být namontován ve směru toku ventilu, což je na těle ventilu vyznačeno.

Ventil smí být nainstalován do potrubí jen v takové poloze, kdy cívka není pod osou ventilu.

Vzhledem k velké citlivosti ventilů na nečistoty v médiu, důrazně doporučujeme osadit filtrem ( 0,5mcr )

Cívku není možné sejmout z ventilu před odpojením el. napětí - hrozí její

 poškození.

Cívku v žádném případě nepřipojujte k napětí, dokud není osazena na ventil a přichycena jistící maticí.

Zapojení elektrických vodičů do cívky se provádí přes připojovací konektor, který se pak k cívce připevní jediným možným způsobem a zajistí se pomocí upevňovacího šroubu.

S cívkou je možné, v případě potřeby, otáčet i po zapojení.

Při náhlém otevření na vstupu ventilu může dojít k mžikové netěsnosti na straně

 výstupu. Je nutné průtok pozvolna otevírat.

UPOZORNĚNÍ - za provozu může dojít vlivem teploty média nebo zapojením cívky pod napětí k zahřátí - POZOR - HORKÝ POVRCH !!

Kód výrobce: M-1/4-230-C
