Solární sestava Karavan 100W

Solární sestava Karavan I 100W

Solární sestava na karavan s monokrystalickým fotovoltaickým panelem 100W.  Nechcete platit vysoké poplatky za elektrickou přípojku v kempu, nebo potřebujete energii kdykoliv a kdekoliv mimo civilizaci? Využijte zcela jednoduše solární energii pro nabíjení palubní baterie ve Vašem karavanu/obytném vozu.

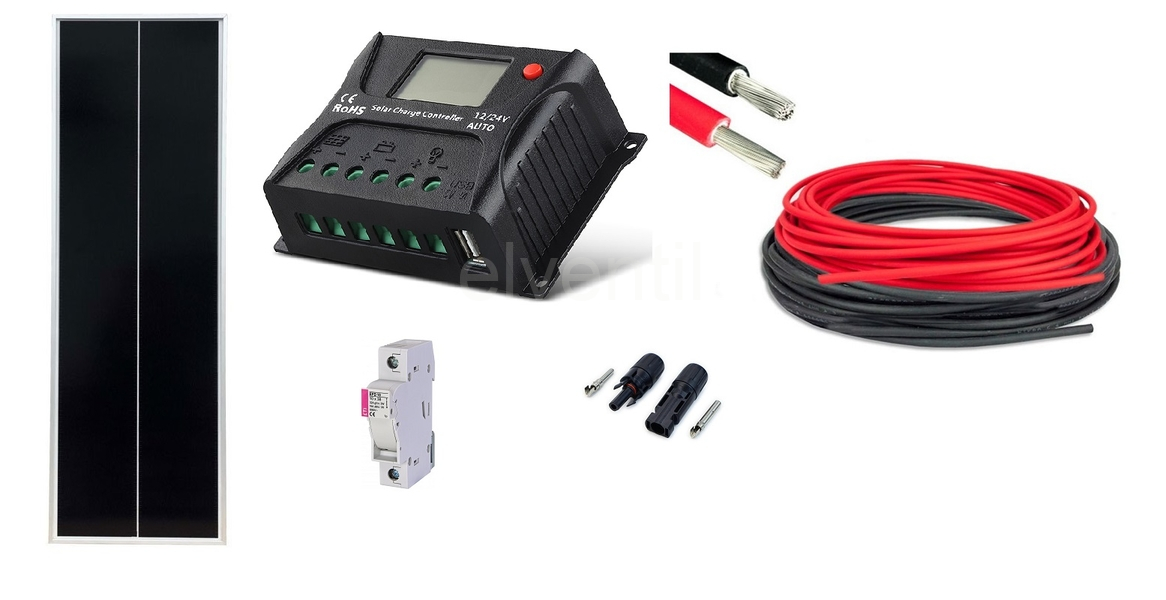

Solární systém obsahuje tyto komponenty:

1x Solární panel 100W, č.k.: A500002776,2398, rozměry 1160x450x30mm

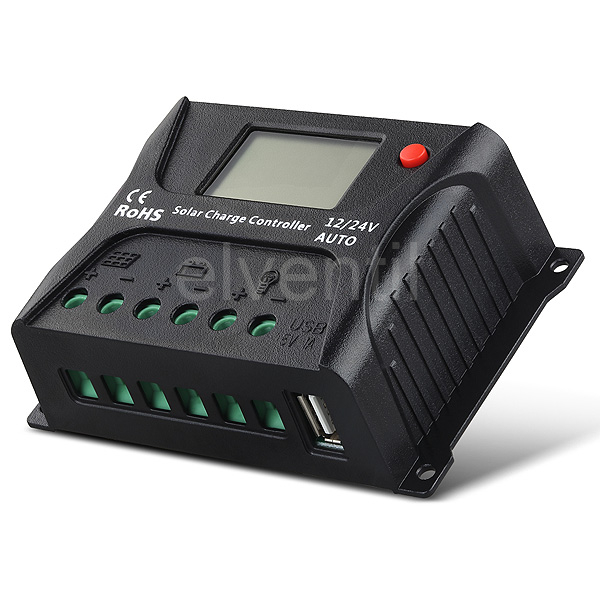

1x PWM solární regulátor 10A, č.k.:967,A50001973

1x Sada kabelů 4mm2 délka 7m

červený kabel: č.k.:1508, A500000695

černý kabel: č.k.:1507, A500000696

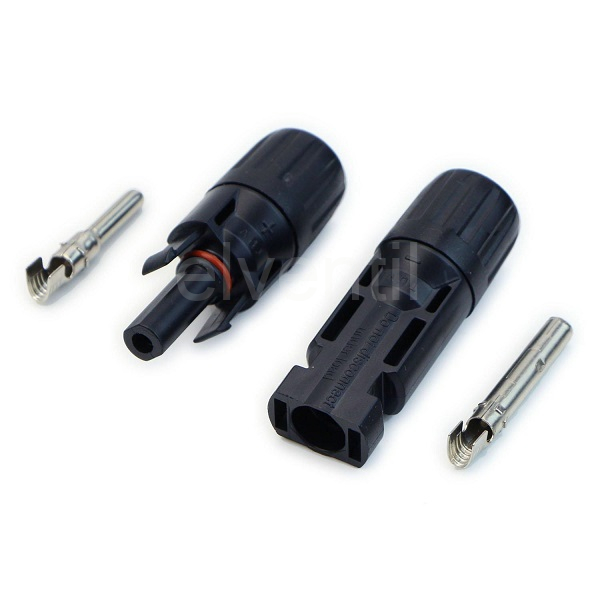

2x sada konektorů MC4, č.k:1506,A500000235 -

Sada solárních konektorů MC4 (male + female) pro instalaci na solární kabely s průřezy od 2,5 do 6 mm a doporučeným proudem max. 16A trvale.

1x Pojistný odpínač 16A, č.k.:2477, A500004531

Tato sestava neobsahuje baterii. Pokud v karavanu palubní baterii nemáte, doporučujeme zvolit baterii uzavřeného typu AGM, GEL ze sekce gelové baterie akumulátory. Rádi Vám pomůžeme se správným výběrem.

Měniče napětí 12V na 230V najdete zde.

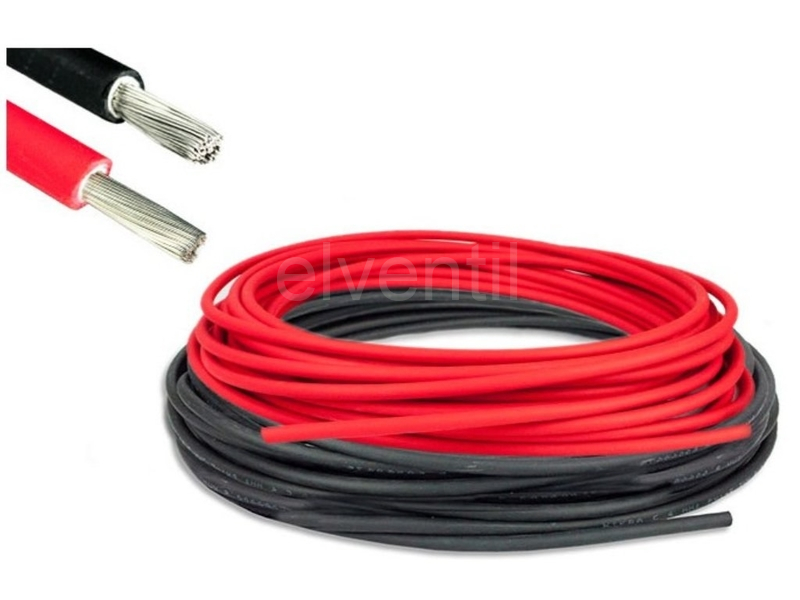

Solární kabel

Solární kabel PV1-F 4mm2 černý a červený o délce 7m.

Kabel určený k použití ve fotovoltaických zařízeních. Vhodný pro trvalé venkovní i vnitřní použití. Instalace vhodná i pro mobilní instalace. Dále možné fixovat, možnost instalace do montážních atd.

Technické parametry:

- Tento solární měděný kabel má optimální mechanické vlastnosti v teplotním rozmezí od -40°C do +90°C.
- Je vysoce odolný vůči oděru, roztržení, UV záření, vodě a povětrnostním vlivům.
- Izolace: netoxický síťovaný elastomer
- Elektrická pevnost 1kV
- Životnost 25 let
- Barva: červená
- Průřez vodiče: 4 mm2
- Průměr vodiče: 2,6 mm2
- Vnější průměr: 5,9 mm2
- Jmenovité napětí V AC/DC: 1000/1800
- Jmenovitý proud: 50 A

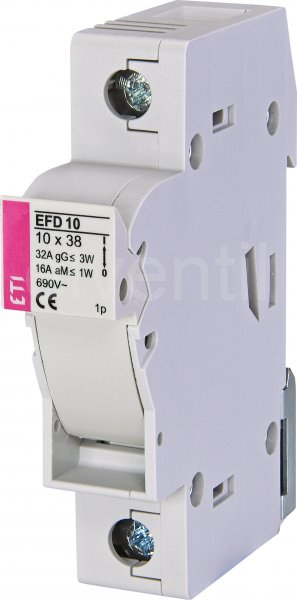

Pojistkový odpínač

Odpínač pojistkový EFD 10 1p, ETI. Součástí odpínače jsou 2 pojistky ETI 16A/500VDC – jedna pojistka je již vložena v odpínači.


Obsah balení:
1x ETI pojistný odpínač EFD 10 1p
2x Pojistka ETI 16A/500VDC


Neotvírejte pojistkové pouzdro pod zátěží! Instalujte na plus kabel.
Při nadproudu se spálí pojistka vložená v odpínači. Po odstranění zkratu vložte do výklopného držáku náhradní pojistku a držák pojistky zavřete.
Pojistkový spodek zajišťuje, že pojistkový článek není v kontaktu s krytem. Do pojistkového držáku EFD 10 lze namontovat celou řadu pojistkových vložek. Montáž na DIN lištu.


Výhody:
- Více prostoru pro prst pro otevření držáku pojistek
- Kompletní ochrana proti dotyku podle IP20
- Všechny plastové díly jsou vyrobeny z materiálu odolného vůči extrémně vysokým teplotám. Pojistkový spodek zajišťuje, že pojistkový článek není v kontaktu s krytem.
- U obou velikostí je k dispozici verze s elektronickým indikátorem. Označení L (LED), EFH má vestavěnou LED diodu, která bliká po aktivaci pojistkového spodku. Rozsah provozního napětí od 50 V do 1 000 V DC.
- Vyhověno dle směrnic IEC 60947-1, IEC 60947-3, UL 4248-1, UL 4248-18 a UL 486E
- Montáž na standardní lištu DIN 35 mm (DIN EN60715)
- Všechny kontaktní plochy jsou postříbřeny
- Možnost utěsnění v poloze ZAPNUTO nebo VYPNUTO
- Modulární konstrukce - možné sestavení varianty s více póly


Parametry:
- Název třídy: pojistkový spodek
- Hmotnost: 0,63 kg
- Úroveň: C - pojistkové odpojovače a spodky
- Připojení: 1 - 25 mm2
- Uchycení: 35 mm DIN lišta
- Jmenovitý proud (A): 32
- Jmenovité DC napětí (V): 600
- Velikost: 10x38

Technické parametry pojistky:
Jmenovitý proud: 16A
Charakteristika: gG
Jmenovité DC napětí: 250V
Jmenovité AC napětí: 500V
Rozměry: 10x38mm
